Драйвер для ROLAND QUAD CAPTURE-UA55
 / |  |  |  |  |
| Windows 10 |  | 1.5.2 | 0.1 [MB] | Скачать |
| Windows 8.1 / 8 / 7 / Vista / XP | | 1.5.2 | 12 [MB] | Скачать |
| MAC OS X 10.9/10.8/10.7/10.6/10.5/10.4 | | 1.5.2 | 7.2 [MB] | Скачать |
| MAC OS X 10.10/10.11 | | 1.5.2 | 1.3 [MB] | Скачать |
Перед загрузкой прочтите и примите Лицензию Roland .
Драйверы для ROLAND QUAD CAPTURE-UA55 под Windows 10 / 8.1 / 8 / 7 / Vista / XP и MAC OS X 10.11/10.10/10.9/10.8/10.7/10.6/10.5/10.4.
Для Windows 8.1/8/7/Vista/XP и для MAC OS X 10.10/10.11 желательно удалить старую версию драйвера перед установкой нового.
Для Windows 10 драйвер должен автоматом загрузиться через Центр Обновления при подключении устройства. Если этого не произошло — смотрите эту статью.
Roland QUAD-CAPTURE подключается к порту USB с поддержкой стандарта 2.0. Если у вас порт USB 3.0 без поддержки стандарта 2.0 — устройство не будет работать.
Производитель рекомендует использовать QUAD-CAPTURE с компьютерами укомплектованными чипсетами Intel.
Источник

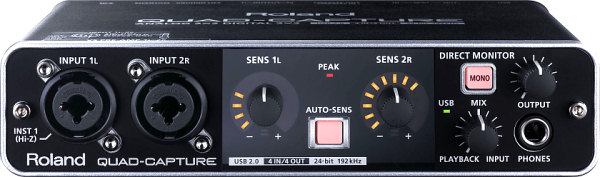

Звуковой USB-интерфейс Roland Quad-Capture: два микрофонных входа, встроенный DSP
Наши постоянные читатели уже знакомы с продуктами для звукозаписи японской компании Roland. Приведем ссылки на ранее опубликованные материалы:
В обзоре Octa-Capture мы подробно рассказывали о новом необычном 8-канальном интерфейсе Roland, обладающем 8 микрофонными входами и возможностью расширения до вдвое большего числа каналов.
Однако Roland не забывает делать интерфейсы и для персональных студий звукозаписи, для студий видео постпродакшн, а также для всех энтузиастов звука. Именно для этой категории был выпущен специальный 4-канальный интерфейс под названием Quad-Capture. В нем два аналоговых канала и два цифровых. Quad-Capture — компактный и доступный по цене USB 2.0 звуковой интерфейс с качеством и фирменными функциями Roland. Он уже замечен в продаже по цене 9950 руб.

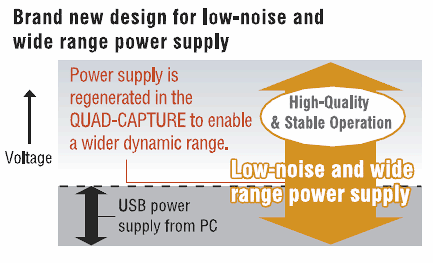

Полностью алюминиевый корпус выдержит реальную повседневную эксплуатацию и любые переезды. Также удобно, что интерфейс не требует внешнего блока питания. Достаточно высокий ток 480 мА потребляется от порта USB2.0 и конвертируется в отдельное питание для цифры и аналога. Хватает и на подачу фантомного питания двум предусилителям VS Preamps. Стоит отметить, что приняты отдельные меры по стабилизации и фильтрации питания.
По заявлению производителя, предусилители те же, что использованы в флагманской V-Studio 700 и цифровом микшере M-400. Схемотехника в классе А, EIN-эквивалентный уровень шумов составляет 123 дБ. Первый вход имеет переключатель режима высокого импеданса Hi-Z для подключения гитары.
Что интересно, управление предусилителями производится в цифровом виде. Это дает два преимущества. Во-первых, цифровые регуляторы — намного более надежные и долговечные. Они не изнашиваются, не хрустят при регулировке, имеют более удобную логарифмическую шкалу. Во-вторых, цифровая регулировка позволила производителю реализовать фирменную технологию Auto-Sens, которую не встретить в других устройствах. Интерфейс сам измеряет пиковый уровень и подбирает оптимальный уровень на саундчеке, перед началом записи. После измерения уровень остается в одном положении, то есть это не левеллер и не АРУ. Функцию можно включить аппаратной подсвечивающейся кнопкой с передней панели интерфейса или нажать удаленно, из контрольной панели карты.

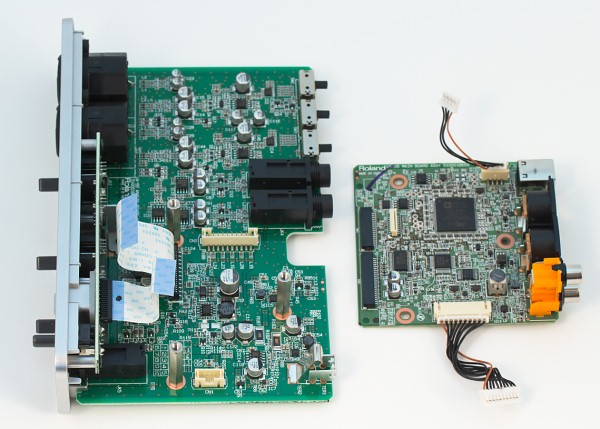

Платы разделены на два яруса. На одной плате — питание и аналоговые входы-выходы. На второй плате цифровые микросхемы, DSP, а также MIDI-интерфейсы и S/PDIF.
Интересно, что имеется переключатель Ground Lift, который можно увидеть в DirectBox и некоторых приборах. В случае возникновения фона из-за земляных петель переключатель позволяет отключить экран со стороны интерфейса и разорвать тем самым паразитный контур.
Как и в случае Octa-Capture, применены преобразователи AKM AK4620B. Это популярные у многих производителей двухканальные АЦП/ЦАП 24 бит 192 кГц в одном корпусе с современными параметрами 113/115 дБ сигнал/шум.

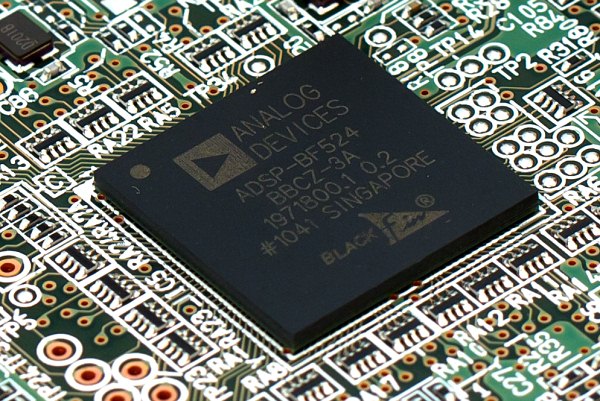

Внутренний DSP Analog Devices Blackfin. Частота 600 МГц, разрядность ALU 40 бит.
Процессор позволяет организовать аппаратный direct monitoring, то есть прослушивание сигнала со входа с обработкой, но до компьютера. Также можно выбрать на запись отдельный специальный источник MAIN, куда идет обработанный микс. Это может пригодиться в случае потокового вещания или для наложения цифровой обработки в компьютере в реальном времени. На каждом канале имеются эффекты: фильтр против бубнения (low cut), компрессор с настройкой, инверсия фазы, синхронизацией настроек обоих каналов. В отличие от Octa-Capture, ревера здесь нет. Все параметры аппаратного DSP управляются из контрольной панели карты.

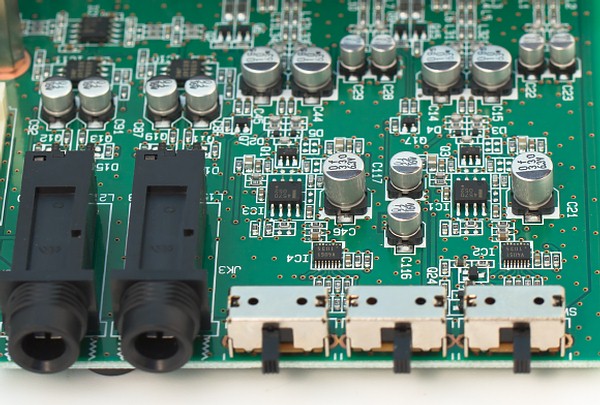

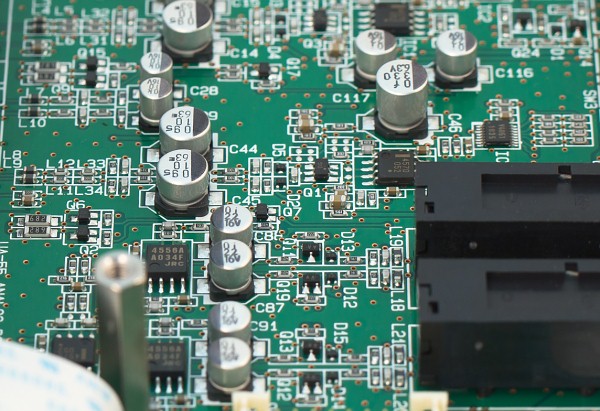

JRC 4556 и 4570 — недорогие ОУ, которые можно увидеть в различных звуковых устройствах, таких как микшерные пульты. Отметим многослойную плату, современный поверхностный монтаж и бескорпусные элементы, в частности ключи на транзисторах на выходе.
Roland делает значительный упор на технологии VS Streaming. В это понятие входит низкая задержка прохождения сигнала, высокая производительность драйверов и аппаратной части интерфейсов и обновленная система синхронизации программной части от тактового генератора интерфейса.

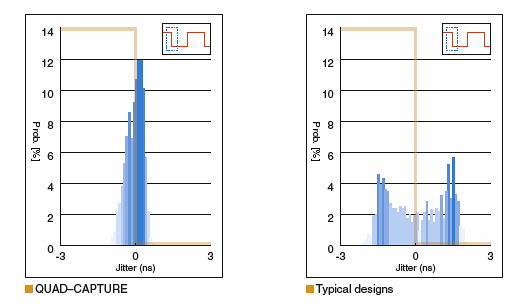

Отдельно заявлено о том, что используется высококачественный кварцевый генератор как решение вопроса джиттера. Те интерфейсы, что используют опорный сигнал от USB, ловят достаточно много джиттера. Речь идет о типичных решениях в прошлых поколениях интерфейсов. В современных профессиональных звуковых устройствах схема без собственного генератора уже никем не используется. (Исключения составляют случаи синхронизации от S/PDIF интерфейса, где большинство устройств по-прежнему используют ФАПЧ и победно рапортуют о достаточно высоком значении джиттера в несколько наносекунд. В реальной жизни так делать нельзя. Следует всеми способами избегать синхронизации от приемника S/PDIF сигнала, и вместо этого соединять вместе только высококачественные устройства с регенерацией клока. 99% пользователей такая проблема не грозит. В остальных случаях это отдельная техническая задача, решаемая только серьезным бюджетом и специалистами по проектированию студий.)
Подведём итог по начинке. Технические параметры качества и реализация — на уровне конкурентов. Как всегда, нам хотелось бы ещё лучшего, особенно это касается выбранных моделей ОУ.
Для смены частоты дискретизации устройство перезагружать не нужно. Есть отдельная галка в настройках: выбирать частоту устройства Windows синхронно с ASIO-драйвером.
Интерфейс имеет драйвера для Windows XP, Vista, Windows 7, Mac OS X.
Контрольная панель очень простая. Все основные функции расположены на одном экране. Некоторые параметры скрыты в отдельных окнах, вызываемых через меню.

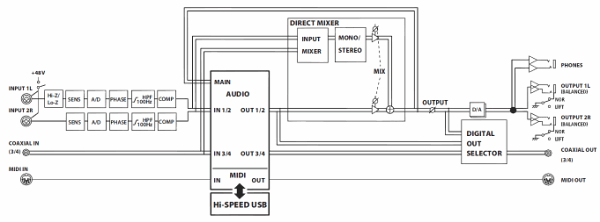

Здесь же содержится схема маршрутизации сигналов.
В комплекте имеется компакт-диск с ПО и печатная инструкция на английском языке. Подробная русскоязычная инструкция доступна на сайте www.rolandmusic.ru.
ASIO-диагностика
Features:
Input channels: 6
Output channels: 4
Input latency: 523
Output latency: 752
Min buffer size: 256
Max buffer size: 256
Preferred buffer size: 256
Granularity: 0
ASIOOutputReady — supported
Sample rate:
8000 Hz — not supported
11025 Hz — not supported
16000 Hz — not supported
22050 Hz — not supported
32000 Hz — not supported
44100 Hz — supported
48000 Hz — supported
88200 Hz — not supported
96000 Hz — supported
176400 Hz — not supported
192000 Hz — supported
Input channels:
channel: 0 (1-2) — Int32LSB
channel: 1 (1-2(2)) — Int32LSB
channel: 2 (3-4) — Int32LSB
channel: 3 (3-4(4)) — Int32LSB
channel: 4 (MAIN) — Int32LSB
channel: 5 (MAIN(R)) — Int32LSB
Output channels:
channel: 0 (1-2) — Int32LSB
channel: 1 (1-2(2)) — Int32LSB
channel: 2 (3-4) — Int32LSB
channel: 3 (3-4(4)) — Int32LSB
Отчет о тестировании в RightMark Audio Analyzer
Результаты тестирования Quad-Capture вход на выход подтверждают паспортные параметры интерфейса, 104 дБ сигнал/шум при минимальном уровне входных регуляторов. Точно так же Octa-Capture подтвердил свои параметры 104 дБ сигнал/шум при минимальном уровне входных регуляторов.
| Тестируемое устройство | Roland Quad-Capture |
| Режим работы | 24 бит 96 кГц |
| Звуковой интерфейс | ASIO |
| Маршрут сигнала | External loopback (line-out — line-in) |
| Версия RMAA | 6.2.3 PRO |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | −4,2 дБ / −4,3 дБ |
| Режим МОНО | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,02 −0,06 | Очень хорошо |
| Уровень шума, дБ (А) | −101,5 | Отлично |
| Динамический диапазон, дБ (А) | 101,9 | Отлично |
| Гармонические искажения, % | 0,0036 | Очень хорошо |
| Гармонические искажения + шум, дБ (A) | −85,7 | Хорошо |
| Интермодуляционные искажения + шум, % | 0,0046 | Отлично |
| Взаимопроникновение каналов, дБ | −94,1 | Отлично |
| Интермодуляции на 10 кГц, % | 0,0049 | Отлично |
| Общая оценка | Отлично |
Спектр сигнала в тесте искажений обусловлен характеристиками ЦАП и соответствует паспортным данным. Тесты также подтверждают отсутствие пересчёта частоты дискретизации.
 Неравномерность АЧХ |

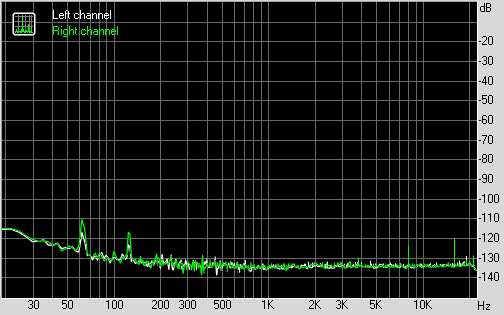

 Уровень шума |
 Гармонические искажения |
Заключение
Функциональность устройства находится на высоком уровне. Всё необходимое для небольшой студии присутствует: два микрофонных входа, включение гитарного входа Hi-Z, +48 В для конденсаторных микрофонов, ground lift. Не забудьте про MIDI и S/PDIF, а также про встроенный DSP с аппаратными компрессорами на каждый канал. Roland Quad-Capture — законченное устройство для мобильной и студийной звукозаписи.
Удобство обращения c Quad-Capture даже выше, чем со старшей моделью Octa-Capture, благодаря отдельным светодиодным индикаторам уровня сигнала и отдельным удобным ручкам управления. И всё это продублировано программно в простой и понятной панели карты, так что у пользователя есть большой выбор. Фирменная технология Auto-Sens решит проблему подстройки уровня на саундчеке, особенно если исполнитель сам себя записывает. Также хорошо, что не мешается никакой блок питания — карта берёт питание прямо от шины USB. Регулятор громкости — аппаратный, влияет на уровень линейных выходов и решает проблему подстройки громкости активных мониторов.
Выбранная элементная база в целом на среднем уровне. К преобразователям AKM претензий нет, а вот комплектующие аналоговой части находятся на уровне недорогих микшерных пультов. Мы передадим информацию производителю, чтобы он взял это на заметку. Можно не экономить и поставить что-то получше, чем JRC 4556.
Цена Roland Quad-Capture немного выше средней цены на двухканальные интерфейсы, но вполне соответствует его расширенным возможностям, учитывая аппаратный DSP и множество других возможностей. Устройство востребовано рынком и уже получает положительные отзывы российских пользователей.
Источник
Roland quad capture mac os driver
QUAD-CAPTURE Driver Ver.1.5.2 for Windows 10
Your computer automatically downloads the Windows(R) 10 driver from the Internet when a product requiring the driver is connected to the computer.
For detailed information about the driver, check «Download File» at the bottom of this page.
* Under normal conditions, the driver installation is completed in several minutes. It may take about 10 minutes depending on the Internet connectivity or if there are other drivers being installed for other devices.
* A problem may have occurred if the device is connected but cannot be used after waiting for 10 minutes. Download the detailed information for the driver and refer to «Troubleshooting.»
Windows-compatible PC equipped with USB port
* Intel chipset is recommended.
* The device may not perform to its full specs when used with an added USB 2.0 interface card.
* This product cannot be used with a USB 3.0 port that is not compatible with USB 2.0 specification.
* If this product does not work correctly when connected to a USB 3.0 port, you will need to connect it to a USB 2.0 port.
* Even if connected to a USB 3.0 port, the performance of the product will not change.
* This driver cannot be used in a virtual Windows environment, such as Hyper-V or Virtual PC.
* Mac computers running Microsoft Windows are not supported.
