Обзор на Платформа Gigabyte BRIX GB-BLCE-4105C

Всем привет! В своем обзоре я познакомлю вас с платформой Gigabyte BRIX CMD-J4105, которая имеет оригинальное наименование от производителя GIGABYTE GB-BLCE-4105C. Так как в тот момент, когда я занимался подбором и анализом имеющейся на просторах интернета информации относительно различных портативных системных блоков, для себя обнаружил, что на данную модель абсолютно нет никаких отзывов, кроме технической информации, которая приведена на официальном сайте производителя. В связи с этим, спешу устарнить этот пробел, чтобы у других потенциальных покупателей было больше информации для размышления.

Вот, собственно, и сама платформа Gigabyte BRIX CMD-J4105 еще в пленочке.

Началось все с того, что передо мной встал вопрос по обновлению и улучшению технических характеристик классического системного блока, который вот уже много лет трудился и уже давно нуждался в модернизации всего и вся, так как загрузка системы занимала довольно продолжительное время, а тот же браузер запускался вообще непозволительно долго, что можно было даже забыть, что ты хотел по нему посмотреть. В связи с этим, решил обновить знания в сфере компьютерных технологий. И случайно наткнувшись на сайте ОНЛАЙН ТРЕЙД.РУ в разделе системных блоков на платформы, которые представляют из себя миниатюрные ПК, но предлагающие, при всем своем минимализме, полный комплект возможностей, открыл для себя инновационное решение своего вопроса. После этого стал более детально изучать и сравнивать предлагаемые варианты мини-ПК.

Выяснилось, что предлагаемые мини-ПК представлены все теми же технологическими гигантами как: Intel, Asus, Gigabyte, Acer и другими, всем известными, марками. Но, так как, при выборе платформы немаловажную роль играла ее стоимость, а игровую, нафаршированную всевозможными техническими решениями и возможностями, машину собирать цели не было (да и ничего экстремального в такую маленькую коробочку не впихнешь, для этого есть полноценные корпусы для системных блоков, в которых и сверхпроизводительное охлаждение можно установить и всевозможные комплектующие менять-переставлять), то количество претендентов на покупку было прилично уменьшено, что, в свою очередь, послужило неплохим подспорьем в выборе платформы. Из всех оставшихся, любезно предложенных фильтром, после сортировки мини-ПК, остались платформы Intel и Gigabyte. Причем, на мини-ПК от Intel в достаточном количестве находились и отзывы с обзорами по комплектности и работе этих самых платформ. Чего не скажешь о Gigabyte. Поэтому пришлось самостоятельно изучать и сравнивать предлагаемые продукты в техническом плане. После чего пришел к выводу, что в смежной ценовой категории Intel предлагает меньшие технические возможности, чем Gigabyte. Что наводит на мысль, хотя оно итак понятно, что сам бренд Intel тоже денег стоит и, если ты выбираешь его продукцию, то за это придется заплатить чуть больше, чем за кроссплатформенные решения, коим и является герой нашего обзора. Перелопатив огромное количество ресурсов, пришел к выводу, что опираться в выборе придется только на сухие цифры, приведенные в технических спецификациях от производителя. Дальше в сторону Intel я уже не смотрел, а решил сконцентрировать свое внимание на платформах от Gigabyte. Обнаружил, что только у Gigabyte есть вариант исполнения мини-ПК на четырехъядерном процессоре Intel Celeron J4105 за весьма скромный ценник. Пытался понять, в чем может скрываться подвох, так как тот же Gigabyte предлагает платформу, собранную на базе Intel Celeron, но уже на двухъядерном процессоре, примерно в те же деньги. Подводных камней не обнаружил, как и каких-либо полезных отзывов или обзоров, как я уже упоминал выше.

Посмотрим еще раз, что предлагает Gigabyte в данной сборке:

• Процессор: Intel Celeron J4105; далее приведены выдержки из основных технических характеристик с сайта производителя: дата выпуска продукта — апрель 2017 года (еще пока довольно свежий продукт); на борту имеет: 4 ядра, каждое из которых работает в 4 потока, базовая тактовая частота процессора — 1,50 ГГц, при максимальной частоте ядра — 2,50 ГГц, объем кэш-памяти — 4 МБ, мощность процессора — 10 Вт (немало, но не критично), максимальный объем памяти, который поддерживает процессор — 8 ГБ (кому-то может показаться, что это мало, но для обычной простой лошадки этого вполне хватит для работы с документами, серфинга в интернете и просмотра фильмов в качестве вплоть до 4К на 60 Гц), поддерживаемое количество каналов памяти — 2 (но в данной сборке нам доступен только один), встроенная в процессор графика — Intel UHD Graphics 600, объем видеопамяти графической системы — 8 ГБ и многое другое.
• Оперативная память: 1 слот для установки низковольтажной (1,2 В) SO-DIMM DDR4 (если будете устанавливать ОС Windows 10 x64, то памяти должно быть не менее 4 ГБ, иначе система полноценно работать не будет).
• Основной накопитель: поддержка как HDD, так и SSD форм-фактора 2,5″, толщиной до 9,5 мм, шина SATA3.
• Разъемы: 4 разъема USB 3.0 (один из которых, набирающий популярность, USB Type-C), HDMI и D-Sub (для подключения к различным мониторам или телевизорам), сетевой порт Gigabit LAN (для подключения интернет-кабеля), разъем для подключения микрофона и наушников.
• Беспроводные подключения: Wi-Fi 802.11ac, Bluetooth 4.2.
• Наиполезнейшее дополнение, которое, к сожалению, не у всех идет в комплекте: кронштейн VESA (который позволяет просто взять и повесить на заднюю стенку монитора сей девайс, и не беспокоиться о занятом месте на рабочем столе).
• Размеры платформы более чем скромные (мм): 56.22 x 103 x 116.52 (это чуть больше обычного CD- или DVD-диска).

Итак, взвесив все за и против, было принято безоговорочное решение по приобретению Gigabyte BRIX CMD-J4105.

И вот пришло сие чудное устройство:

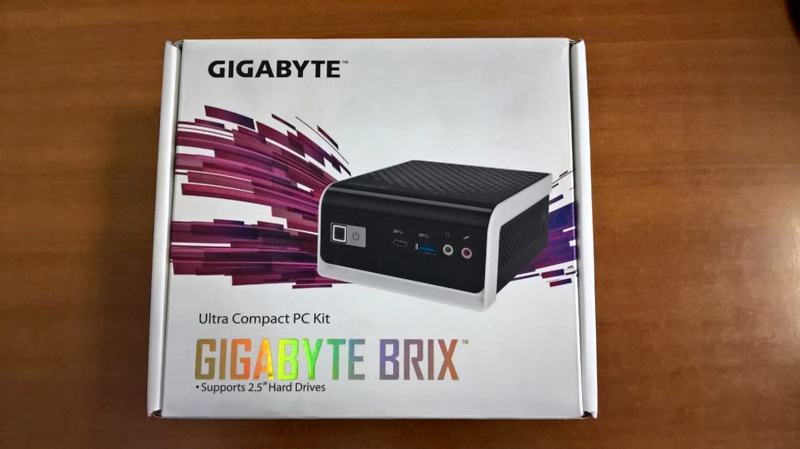

Перед нами красивая аккуратная коробочка, на которой изображены логотип производителя, общее наименование продукта, ну и, конечно же, изображение самой платформы. Давайте рассмотрим коробочку со всех сторон.

GIGABYTE

Идеален для любого интерьера

Идеальный мини-ПК для вашего домашнего кинотеатра

Минимум пространства, максимум преимуществ

Невозможно не обратить внимание!

Легкий, компактный, удобный

Визуальный контент в формате 4K HD на полной скорости

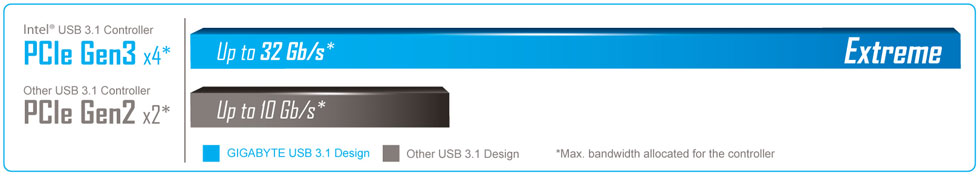

Контроллер Extreme Intel ® USB 3.1

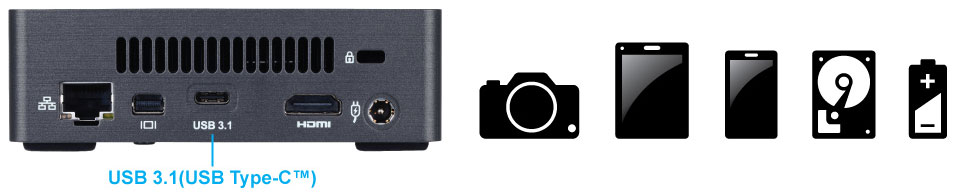

Мост в будущее — разъем USB Type-C™

Поддержка стандарта VESA

Возможность установки 2,5-дюйм накопителей

Вся мощь Intel ® Core™

GIGABYTE Skylake BRIX

• Жилая комната
• Спальня
• Кухня
• Рабочий кабинет

• Школы
• Компьютерные классы ВУЗов
• Библиотеки
• Больницы / Медицинское оборудование
• Государственные учреждения

• Играть в новейшие 3D игры
• Создание мультимедийного контента
• Редактирование видеоконтента
• 3D дизайн

• Заводские испытания различных устройств
• Банковские терминальные системы
• Игровое оборудование
• Торговые автоматы
• Системы безопасности

• Комната для переговоров
• Рабочая станция
• Студия
• Экономия офисного пространства

• Цифровые рекламные киоски для ТЦ и супермаркетов
• Матрица дисплеев
• Информационные табло и системы
• ЖК-дисплеи для наружной /внутренней рекламы

Превосходный компактный домашний ПК

Ресурсоемкие коммерческие приложения

Применение в офисе

Простое и разумное решение для повседневных задач

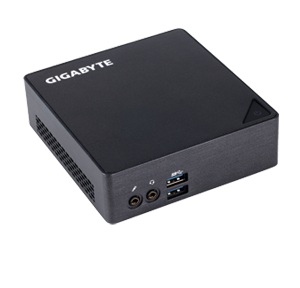

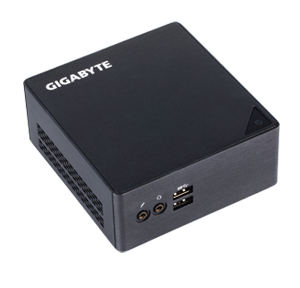

Мини-ПК GIGABYTE BRIX ™ собран в стильном алюминиевом корпусе и поставляется вместе с материнской платой компактного форм-фактора, комбинированным модулем Mini PCIe Wi-Fi / Bluetooth, а также монтажным кронштейном VESA и адаптером питания. Ультракомпактный GIGABYTE BRIX ™ располагает всем необходимым для масштабирования ключевых подсистем, позволяя установить требуемый объем оперативной памяти и дисковые накопители нужной емкости, из числа широко доступных в рознице устройств.

4 ключевых фактора
Новый стандарт GIGABYTE BRIX™

Портативный GIGABYTE BRIX™ теперь поддерживает подлинное разрешение 4К, гарантируя владельцам 4К HD-телевизоров и соответствующих дисплеев непревзойденную четкость изображения и потрясающий реализм. Этот функционал открывает новые возможности для применения мини-ПК BRIX™ в сегменте цифровых рекламных стендов и киосков, а также в тех случаях, когда средствами 4K-дисплеев, необходимо акцентировать внимание на ультра-реалистичный видеоряд высокой четкости, выгодно представив визуальную составляющую контента.

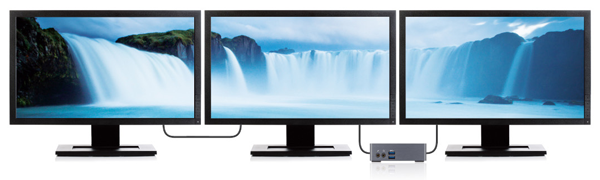

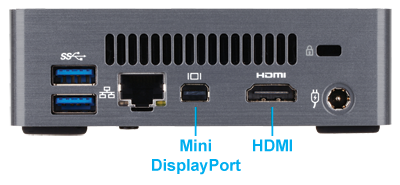

Спецификация BRIX предусматривает возможность подключение мини-ПК к трем независимым дисплеям средствами интерфейсов HDMI и DisplayPort++ без необходимости установки в систему дискретной графической платы. Доступна опция подключения в цепочку трех дисплеев средствами интерфейса DisplayPort++.

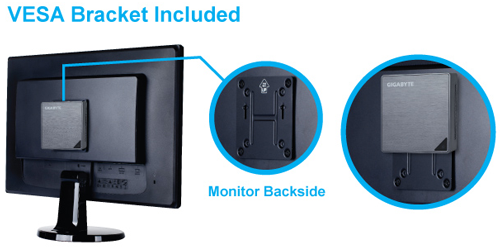

В комплект поставки BRIX входит крепление VESA, с помощью которого можно установить мини-ПК на задней стенке монитора или HD-телевизора не нарушая привычного внешнего вида этих устройств. Это очень элегантный способ превратить любой VESA-совместимый дисплей или телевизор в полнофункциональный компьютер и компактный киоск цифровой рекламы.

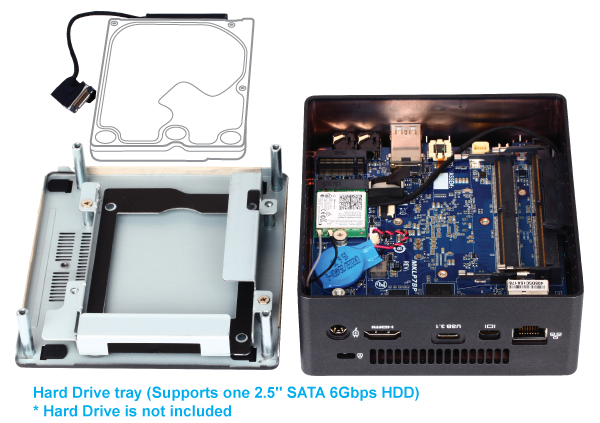

Конструктив мини-ПК GIGABYTE BRIX s предусматривает установку в систему одного 2,5-дюйм жесткого SATA-диска (скорость передачи данных средствами интерфейса SATA III – 6 Гбит/с) или SSD-накопителя, а также одного M.2 2280 SSD-модуля. Предложенное решение позволяет создавать требуемую конфигурацию дискового массива, оперируя значительной емкостью традиционных жестких дисков в сочетании с повышенной производительностью M.2 накопителей.

*Функционал зависит от модели.

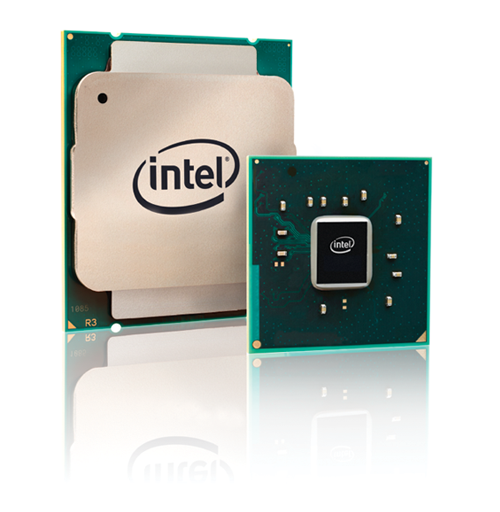

Процессоры 6-поколения Intel ® Core с тактовой частотой от 2,3 ГГц – двухъядерные Core i3-6100U, 2,3 ГГц (

2,8 ГГц) – двухъядерные Core i5-6200 и более мощные 2,5 ГГц (

3,1 ГГц) двухъядерные Core i7-6500

Компактный мини-ПК BRIX, оснащенный новым 14-нм процессором Intel теперь располагает еще больше вычислительной мощностью, чем когда-либо.

Когда загружается приложение, интенсивно использующее ресурсы процессора, функция Turbo Boost 2.0 повышает его тактовую частоту, а технология Hyper-Treading дает возможность каждому из ядер ЦП обрабатывать два потока, демонстрируя эффективную многозадачность. Кроме того, контроллер памяти встроенный в ядро процессора, позволяет ускорить обработку данных между ЦП и ОЗУ.

Мини-ПК GIGABYTE BRIX™ и BRIXs оснащены интегрированной в состав ядра ЦП видеоподсистемой Intel® HD 5500 Graphics, которая демонстрирует прирост производительности на 20% по сравнению с графикой предыдущего поколения. Характеристики видеоподсистемы обеспечивают качественное воспроизведение видеоконтента, высокое быстродействие в играх на фоне минимального времени отклика. Благодаря Intel® HD 5500 Graphics появилась возможность редактировать видеоролики в формате HD, а также играть в игры, выбрав ультра-высокое экранное разрешение без ущерба для частоты смены кадров

Обзор Gigabyte BRIX — полноценный ПК в миниатюрном формате

Разбираемся, на что способны бюджетные мини-пк

Intel придумала формат мини-компьютеров почти десять лет назад и этот формат прижился и продолжает развиваться по сей день. Спустя 2 года Gigabyte последовала за трендом и представила собственные модели мини-компьютеров BRIX. В актуальном модельном ряде компании представлены модели с процессорами Intel Core десятого поколения от двух до шести ядер в различных конфигурациях. Нам для обзора была предоставлена модель на базе процессора Intel Core i3-10110U. На момент завершения этого материала стоимость GB-BRi3H-10110 на российском рынке составляла 26 тыс. рублей.

Gigabyte BRIX — это, по сути, Barebone-платформа, в комплектацию мини-компьютера не входят оперативная память и устройства хранения, их нужно докупать самому. Подобный подход всегда приветствуется, так как пользователь не ограничен рамками спецификаций, представленных производителем моделей.. В моем случае мини-ПК был укомплектован NVMe накопителем Gigabyte объемом 128 Гб и одной планкой памяти ADATA SO-DIMM DDR4 3200 8 Гб, работающей в одноканальном режиме. В еще один из M.2 слотов был предустановлен Intel® Wireless-AC 3168 модуль, обеспечивающий WiFi и Bluetooth подключение. Этот модуль содержится в комплекте поставки Gigabyte BRi3H-10110 — докупать его не нужно. Дополнительно доступна возможность подключения одного 2.5-дюймового накопителя через SATA 3 разъем — будь то SSD или HDD.

Полная спецификация устройства выглядят так:

С внешним видом устройства можно ознакомиться в альбоме:

Получить доступ к внутренностям BRIX очень легко, все что нас удерживает — это маленькая крышка и четыре винта. Установка модулей памяти, M.2 или SATA накопителей не составит труда. С VESA креплением все так же просто: устанавливаем прилагаемую панель на монитор, вкручиваем на заднюю панель BRIX 2 винта и сажаем мини-ПК на VESA крепления. Устройство сидит на мониторе солидно, а I/O расположено таким образом, что снизу остается 2 HDMI кабеля, кабель питания, Ethernet и, скажем, клавиатура и мышь. Остальные порты доступны через лицевую панель, которая в варианте крепления через VESA смотрит наверх.

Перейдем к основным тестам производительности и посмотрим, на что способен бюджетный мини-компьютер.

Начнем с обзора характеристик системы.

Меню биоса устроено очень интересно: можно использовать оболочку Gigabyte или воспользоваться полноценной UEFI консолью, которая открывает много возможностей для продвинутых пользователей. В оболочке Gigabyte настроек очень мало и большинство относится к конфигурации оборудования. Трогать настройки процессора, видеоядра или оперативной памяти нельзя.

CPU-Z сообщает следующие характеристики:

AIDA рапортует о работе памяти на частоте 2666 Mhz с таймингами 10-10-10-14 CR1. Таким образом наша оперативная память заявленной частотой 3200 Mhz работает на более медленных частотах, однако это нормальная практика на ноутбуках, которые делят платформу с мини-ПК.

GPU-Z содержит основную информацию о видеоядре:

SSD-накопитель работает на полную — нам доступна вся ширина интерфейса PCIe 3.0 x4. NVMe накопитель Gigabyte работает на заявленных производителем характеристиках, что подтверждает бенчмарк Crystal Disk Mark:

Cinebench R15 показывает скромные результаты, но не стоит забывать, что перед нами двухъядерный процессор — для требовательных к мощности ЦПУ работ стоит смотреть на старшие модели, построенные на базе процессоров Core I7.

Вайфай модуль работает отлично и показывает

250 мб/с загрузки/отдачи в Speedtest, упираясь в лимит скорости моего роутера:

PC Mark 10 подтверждает, что лучше всего система подойдет для легкой работы и потребления контента. Аппаратное ускорение QuickSync поможет в некоторых профессиональных задачах, но это не основное применение мини-ПК. С игровой производительностью ожидаемо слабо.

Хотя основное применение различных мини-ПК лежит в корпоративном сегменте, Gigabyte BRi3H-10110 может отлично справиться с ролью домашнего рабочего ПК/медиа-сервера/стриминговой коробки. Миниатюрные размеры и возможность установки при помощи VESA крепления на заднюю панель позволяют использовать компьютер в условиях ограниченного пространства. Малые габариты также позволяют спрятать мини-ПК в гостиной и использовать его в паре с беспроводной периферией. Поддержка протокола HDCP 2.2 и аппаратные декодеры позволяют комфортно стримить 4K контент или смотреть тяжелые фильмы в формате BluRay и полноценном 4K HDR. Шум от вентилятора очень низкий — раскручивается он только во время серьезной нагрузки на CPU. Во время просмотра фильмов или стриминга его не слышно.

Возможность установки 2.5 накопителя позволяет использовать мини-ПК как полноценный сервер с большим архивом видеофайлов. При воспроизведении 50-60-гиговых фильмов никаких тормозов и лагов я не заметил. С играми, к сожалению, не так все гладко. Процессор i3-10110U содержит графику Intel HD старой архитектуры, которая на воспроизведение новых игр не годится. Некоторые соревновательные игры вроде League of Legends или Dota 2 работают более-менее, но более крупные тайтлы и даже современные инди-игры выдают FPS в районе 30 и ниже при игре в разрешении 1080p. С классикой, однако, проблем не будет — Intel HD графика комфортно тянет старые игры, как и менее требовательные инди-проекты, карточные или пошаговые игры. Например Crusader Kings 3 выдает 25-35 FPS, что для такой игры вполне приемлемо. Консоль также хорошо подходит для эмуляции, а встроенный Bluetooth модуль позволяет подключать игровые контроллеры без лишних донглов. Стриминг игр работает отлично даже через WiFi, особенно, если стримить с игрового ПК по локалке. Steam позволяет стримить большое количество популярных игр, включая блокбастеры.

Еще один аспект, о котором стоит упомянуть — это разгон. Фирменная утилита Intel Extreme Tuning Utility позволяет играть с настройками как домашних ПК, так и ноутбуков. Как много функций будет доступно решает производитель продукта, но практически всегда доступны настройки Power Limit и оффсета напряжения. Именно их и можно регулировать на BRi3H-10110. Посмотрим, как это повлияет на производительность в Cinebench R15.

В условиях ограниченного охлаждения и мощности питания самым эффективным способом разгона является сочетание понижения напряжения ядра и увеличения доступного лимита потребляемой мощности. Мой образец стабильно проходит Cinebench R15 с оффсетом -0.150 вольт, посему для общей стабильности я остановлюсь на отметке -0.140. К сожалению, изменение лимитов энергопотребления никак не влияют на результат. Оффсет напряжения помог получить солидный бонус производительности вместе с уменьшенными температурами и, соответственно, более низким уровнем шума, но производительность упирается в лимит энергопотребления, регулировка которого через Intel XTU никак не влияет на реальное энергопотребление ЦПУ.

В заключение хочу сказать, что мини-ПК — вещь очень интересная. Перед нами абсолютно полноценный персональный компьютер в миниатюрном форм-факторе. Этот ПК можно положить в карман, принести на работу и подключить к доступному монитору. Его можно использовать как второй или третий компьютер для работы или учебы. В отличие от ноутбука, BRi3H-10110 может выполнять сразу несколько функций одновременно — быть и рабочей лошадкой, и медиасервером, и лайтовой игровой машинкой. И все с одного места — бросил Ethernet кабель к роутеру, подключил монитор через короткий HDMI кабель, а телевизор — через длинный. Не нужно ничего переносить или передвигать, места компьютер практически не занимает — несколько проводов и небольшой блок питания. Ноутбуки или планшеты на такое не способны, ITX-сборки занимают значительно больше места, а Raspberry Pi работает на совсем другой архитектуре.
